Δίσκηση ευρετηρίου καμερών

Cam Indexer

Όντας ένας από τους πρώτους επαγγελματίες Cam Indexer κατασκευαστής στην ηπειρωτική Κίνα, GIGAGER είναι η κορυφαία μάρκα του Cam Indexing Drive στην Κίνα για περισσότερο από δέκα χρόνια. Οι μηχανές κοπής GIGAGER κατασκευάζονται και συναρμολογούνται στο εργοστάσιο της GIGAGER Shenzhen, χρησιμοποιώντας τις πιο ακριβείς και σύγχρονες τεχνολογίες. Κάθε GIGAGER globoidal cam indexer υπόσχεται ποιότητα, επαναληψιμότητα και ακρίβεια. Οι μηχανές κοπής καμερών είναι κατάλληλες για ένα ευρύ φάσμα εφαρμογών, όπως μηχανές συναρμολόγησης ηλεκτρονικών εξαρτημάτων, μηχανές συσκευασίας τροφίμων και μηχανές επιθεώρησης ποιότητας. Η γκάμα GIGAGER ετικετών εγχόρδων εμπιστεύονται γνωστούς ολοκληρωτές συστημάτων και αξιόπιστα εργοστάσια από την Huawei, τη Foxconn, τη Han's Laser, την Johnson Electric και κλπ στην Κίνα.

1. Τι είναι το Index του Cam;

Το Cam Indexer, γνωστό και ως διαχωριστικό εκκεντροφόρου, μηχανισμός ευθυγράμμισης έκκεντρου, εντοπισμός θέσης εκκέντρου, ή γενικοειδής δείκτης έκκεντρων, είναι ένας μηχανισμός διακοπτόμενης κίνησης, ο οποίος χαρακτηρίζεται από μεγάλη ροπή μετάδοσης, υψηλή ακρίβεια ευρετηρίου, σταθερή λειτουργία, συμπαγή κατασκευή, κατά την τοποθέτηση, μικρό μέγεθος, χαμηλό θόρυβο, απόδοση υψηλής ταχύτητας και μεγάλη διάρκεια ζωής.

2. Ποιες είναι οι λειτουργίες του προϊόντος της μονάδας ευρετηρίου GIGAGER Cam;

Οι διαμορφωτές θέσης ευθυγράμμισης έκκεντρων GIGAGER χρησιμοποιούν κυλινδρική επαφή για ομαλή ευρετηρίαση και μεγαλύτερη διάρκεια ζωής. Είναι ένα ιδανικό προϊόν για την αντικατάσταση των παραδοσιακών μηχανισμών, όπως μηχανισμός τροχού, μηχανισμός καστάνιας, μη ολοκληρωμένος μηχανισμός μετάδοσης κίνησης και μηχανισμός ελέγχου πνευματικών.

Η προφόρτιση του GIGAGER παρέχει ακαμψία και επιτρέπει μηδενική αντίδραση, παρέχοντας υψηλή ακρίβεια και εξαιρετικά γρήγορο χρόνο καθίζησης. Ο ισχυρός σχεδιασμός εκκεντροφόρου και πυργίσκου, με τους ακόλουθους εκκεντροφόρους κυλίνδρων βελτιστοποιημένων κυλίνδρων της μεγαλύτερης βιομηχανίας, επιτρέπουν υψηλότερη χωρητικότητα φορτίου. Αυτά τα χαρακτηριστικά κάνουν τους GIGAGER cam positioner την επιλογή των μηχανικών σε εθνικό επίπεδο.

• Μηχανισμός ακριβείας οδήγησης

Κατά τη στιγμή της ευθυγράμμισης ή της διακοπής, ο ολισθητήρας ασφαλίζεται στη θέση του εντός της προδιαγεγραμμένης θέσης, εξαλείφοντας έτσι την ανάγκη για οποιαδήποτε στοιχεία ασφάλισης.

• Απόδοση υψηλής ταχύτητας

Η ανάρτηση εξαλείφεται εντελώς εφαρμόζοντας μια προφόρτιση στην κωνική πλευρά της ακρίβειας

κατεργασμένο έκκεντρο και τον εκκεντροφόρο του cam, με αποτέλεσμα αξιόπιστη λειτουργία υψηλής ταχύτητας. Πλήρως

η ελεγχόμενη επιτάχυνση ελαχιστοποιεί το κλονισμό λόγω φόρτισης ή κραδασμών.

• Ομαλή μετάδοση

Καθώς ο πυργίσκος έχει σχεδιαστεί για να περιστρέφεται συνεχώς σε οποιαδήποτε θέση (ανεξάρτητα από τη γωνία, την ταχύτητα

και / ή επιτάχυνση) η μετάδοση κίνησης είναι ομαλή και απαλλαγμένη από κραδασμούς και θόρυβο.

• Απλός Μηχανισμός

Αποτελείται μόνο από ένα έκκεντρο και πυργίσκο. χωρίς περιττά μέρη, παρέχοντας παράλληλα οποιαδήποτε διαλείπουσα κίνηση.

• Υψηλή ακρίβεια ευρετηρίασης

Ο ειδικώς σχεδιασμένος εκκεντροφόρος της GIGAGER στο εσωτερικό του οδηγού ευρετηρίου εξασφαλίζει μεγάλο φορτίο

με υψηλή αντοχή ευρετηρίου και υψηλή ροπή. Η ακρίβεια της ευρετηρίασης

των τυπικών μοντέλων είναι ± 30 δευτερόλεπτα. Ωστόσο, μοντέλα που παρέχουν υψηλότερη ακρίβεια ευρετηρίασης

είναι διαθέσιμα κατόπιν αιτήματος.

• Καμπύλες κίνησης

Τροποποιημένη τραπεζοειδής καμπύλη (για υψηλή ταχύτητα και χαμηλή φόρτιση), τροποποιημένη καμπύλη sine (για

μεσαία / υψηλή ταχύτητα και μεσαία φόρτιση), τροποποιημένη καμπύλη σταθερής ταχύτητας (για χαμηλή ταχύτητα και

βαρύ φορτίο) είναι διαθέσιμες ανάλογα με τις απαιτούμενες εφαρμογές.

3. Μηχανισμός και Δομή του GIGAGER Cam Indexer

Οι μηχανισμοί ευρετηρίου καμπάνων GIGAGER έχουν σχεδιαστεί έτσι ώστε το σφαιροειδές έκκεντρο που είναι τοποθετημένο στον άξονα εισόδου να συμπίπτει με τον πυργίσκο που είναι στερεωμένος στον άξονα εξόδου όπως φαίνεται στην παραπάνω εικόνα. Ο ολισθητήρας έκκεντρου ο οποίος είναι ακτινικά ενσωματωμένος στην περιφερειακή επιφάνεια του πυργίσκου έρχεται σε γραμμική επαφή με την κωνική πλευρά του έκκεντρου στις αντίστοιχες επιφάνειες τοιχώματος αυτών.

Όταν περιστρέφεται ο άξονας εισόδου, ο ολισθητήρας έκκεντρου περιστρέφει τον πυργίσκο εξόδου μετά από μια δεδομένη καμπύλη μετατόπισης ενώ ταυτόχρονα κυλίεται κατά μήκος της επιφάνειας του τοιχώματος της νεύρωσης. Στην περιοχή όπου η νεύρωση είναι παράλληλη με την ακραία επιφάνεια του έκκεντρου, δηλαδή, στο στατικό εύρος, ο ολισθητήρας στρέφεται στον άξονά του, αλλά ο ίδιος ο πυργίσκος δεν περιστρέφεται.

Η κωνική νεύρωση έρχεται πάντα σε επαφή με δύο ή τρεις ολισθητήρες έκκεντρου έτσι ώστε η περιστροφή του άξονα εισόδου να μπορεί να μεταδοθεί ομοιόμορφα στον άξονα εξόδου.

Εάν υπάρχει αντίδραση μεταξύ της επιφάνειας έκκεντρου της κωνικής πλευράς και του ολισθητήρα της έκκεντρου, μπορεί να προκληθεί βλάβη στο εργαλείο ρύθμισης καμπυλών.

Αυτή η αντίδραση μπορεί να αφαιρεθεί πλήρως περιστρέφοντας την έκκεντρη φλάντζα που στηρίζει τον άξονα εισόδου και συντομεύοντας την απόσταση μεταξύ του άξονα εισόδου και του άξονα εξόδου. Η ακαμψία της κίνησης ευρετηρίου μπορεί να ενισχυθεί ρυθμίζοντας την κατάλληλη προφόρτιση εντός της ελαστικής περιοχής του εκκέντρου έκκεντρου και εκκέντρου.

Η δομή και η λειτουργία του είναι τα πιο σημαντικά χαρακτηριστικά αυτού του συνδυασμού σφαιροειδούς εκκεντροφόρου και εκκέντρου εκκεντροφόρου, καθιστώντας τον ικανό για υψηλή ταχύτητα λειτουργίας.

4. Πόσα μοντέλα είναι διαθέσιμα;

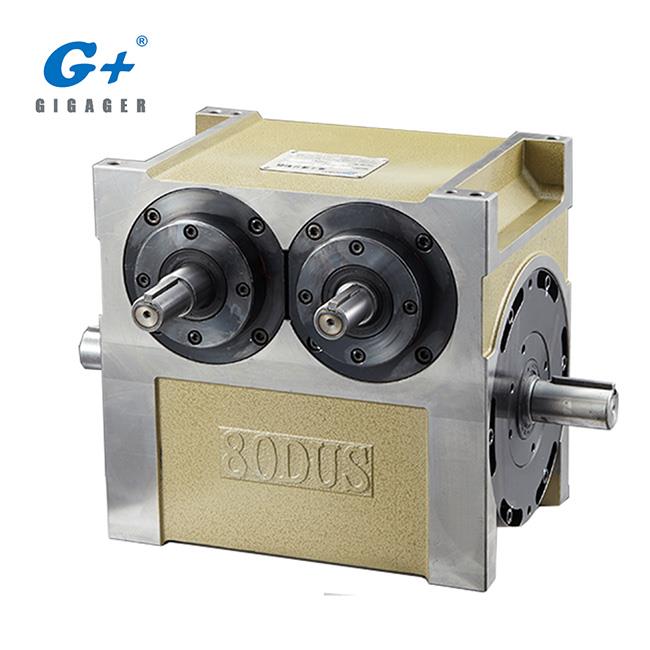

Οι Δείκτες Cam Gigager κατηγοριοποιούνται στους ακόλουθους τρεις τύπους με τις διαμορφώσεις των τμημάτων εξόδου: Μοντέλο άξονα, Μοντέλο φλάντζας, Μοντέλο άξονα φλάντζας, Μοντέλο πίνακα, Μοντέλο τραπέζης υπερύθρων, Μοντέλο κυματισμού, Μοντέλο Paradex, Μηχανισμός ανύψωσης προσαρμοσμένο μοντέλο, άξονα σύνδεσης, τσερκομηχανή τριπλού άξονα.

Υποστηρίζουμε επίσης ειδικές υπηρεσίες προσαρμοσμένων διαστάσεων και ειδικές κατασκευές cam.

Για περισσότερες λεπτομέρειες, επικοινωνήστε με τις πωλήσεις για τον κατάλογο προϊόντων.

5. Τι είδους συσκευή θα μπορούσε να χρησιμοποιήσει το ευρετήριο καμερών;

Ο Cam Indexer θα μπορούσε να εφαρμοστεί σε πολλές εφαρμογές όπως η συσκευή ευρετηρίασης CNC, η περιστρεφόμενη σκηνή, οι μηχανές συναρμολόγησης ηλεκτρονικών εξαρτημάτων, ο εξοπλισμός κατασκευής κοντέινερ, οι μηχανές πλήρωσης και συσκευασίας τροφίμων, διάφορες μηχανές συναρμολόγησης και επιθεώρησης.

Για περισσότερες εφαρμογές, κάντε κλικ στο κανάλι GIGAGER Youtube: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

6. Πώς να επιλέξετε το σωστό μοντέλο για τη συσκευή μου;

Βασικά, χρειαζόμαστε τις παρακάτω πληροφορίες, παρακαλούμε να υποβάλετε τις τεχνικές μας πωλήσεις.

a, Ποιο είναι το βάρος φόρτωσης; Διάσταση? Αντικανονικό αντικείμενο ή κανονικό αντικείμενο;

β, υλικό σκηνής: χάλυβας ή αλουμινίου, ή _________, εξωτερική διάμετρος = ______ mm, πάχος = _______ mm

c, Πόσα τμήματα; Ή πώς είναι η κίνηση;

d, κάθε διάρκεια περιοδείας = χρόνος περιστροφής + χρόνος τοποθέτησης, _________ δευτερόλεπτο = ________ + _________ δευτερόλεπτα

e, Βάρος του εξαρτήματος: ____________ kg / τεμ

f, Φωτογραφία, σχεδίαση ή περισσότερες πληροφορίες σχετικά με τη συσκευή σας

Ο μηχανικός μας θα συμβουλεύει το κατάλληλο μοντέλο σύμφωνα με τις απαιτήσεις σας.

Για περισσότερες πληροφορίες σχετικά με την επιλογή μοντέλου του Cam Indexing Drive, ανατρέξτε στις σελίδες επιλογής μοντέλων στον κατάλογο.
