Σειρά GHS/Αυτο-ευθυγράμμιση

■ Αρχή μετάδοσης γραναζιών
Το αρμονικό κιβώτιο ταχυτήτων εφευρέθηκε από τον Αμερικανό εφευρέτη CWMusser το 1955. Είναι ένας νέος τύπος μετάδοσης που χρησιμοποιεί την ελαστική παραμόρφωση του εύκαμπτου μέλους εργασίας στη μετάδοση κίνησης ή ισχύος. Διασπά τη μηχανική μετάδοση χρησιμοποιώντας άκαμπτα μέλη. Το μοντέλο του μηχανισμού χρησιμοποιεί ένα εύκαμπτο μέλος για την επίτευξη μηχανικής μετάδοσης, με αποτέλεσμα μια σειρά από ειδικά χαρακτηριστικά που είναι δύσκολο να επιτευχθούν με άλλα κιβώτια ταχυτήτων. Η διαδικασία παραμόρφωσης του ενδιάμεσου εύκαμπτου μέλους είναι βασικά μια συμμετρική αρμονική.

■ Εξάρτημα του Harmonic Drive Reduce

■ Αρχή μετάδοσης αρμονικού γραναζιού
Η αρχή της μείωσης του αρμονικού γραναζιού GIGAGER είναι η χρήση της σχετικής κίνησης του Flexspline, του Circular Spline και της γεννήτριας κυμάτων, κυρίως η ελεγχόμενη ελαστική παραμόρφωση του flexspline για την πραγματοποίηση της κίνησης και της μετάδοσης ισχύος. Το ελλειπτικό έκκεντρο στη γεννήτρια κύματος περιστρέφεται στον εύκαμπτο τροχό για να παραμορφώσει την εύκαμπτη γραμμή. Όταν τα δόντια Flexspline και τα Circular Spline δόντια εισέρχονται και πλένονται μεταξύ τους που βρίσκονται στα άκρα του ελλειπτικού μήκους έκκεντρου άξονα της γεννήτριας κύματος, τα δόντια Flexspline στα βραχέα άκρα του άξονα απεμπλέκονται από τα δόντια του χαλύβδινου τροχού. Για τα δόντια μεταξύ του μακρού άξονα και του βραχύ άξονα της γεννήτριας κυμάτων, η ημι-εμπλοκή κατάσταση που εισέρχεται σταδιακά στην εμπλοκή κατά μήκος διαφορετικών τμημάτων των δύο σταδίων του Flexspline και του Circular Spline ονομάζεται δάγκωμα. Βρίσκεται σε μια κατάσταση σταδιακής απόσυρσης από την δέσμευση, η οποία ονομάζεται απεμπλοκή. Όταν η γεννήτρια κυμάτων περιστρέφεται συνεχώς, η εύκαμπτη γραμμή παραμορφώνεται συνεχώς, έτσι ώστε τα δόντια των δύο τροχών να αλλάζουν συνεχώς την αρχική τους κατάσταση κατά τη διάρκεια των τεσσάρων κινήσεων πλέγματος, δαγκώματος, εμπλοκής και απεμπλοκής, δημιουργώντας μια εκπληκτική κίνηση των δοντιών και πραγματοποιώντας τη μετάδοση κίνησης από τη γεννήτρια κυμάτων στην ευέλικτη γραμμή.

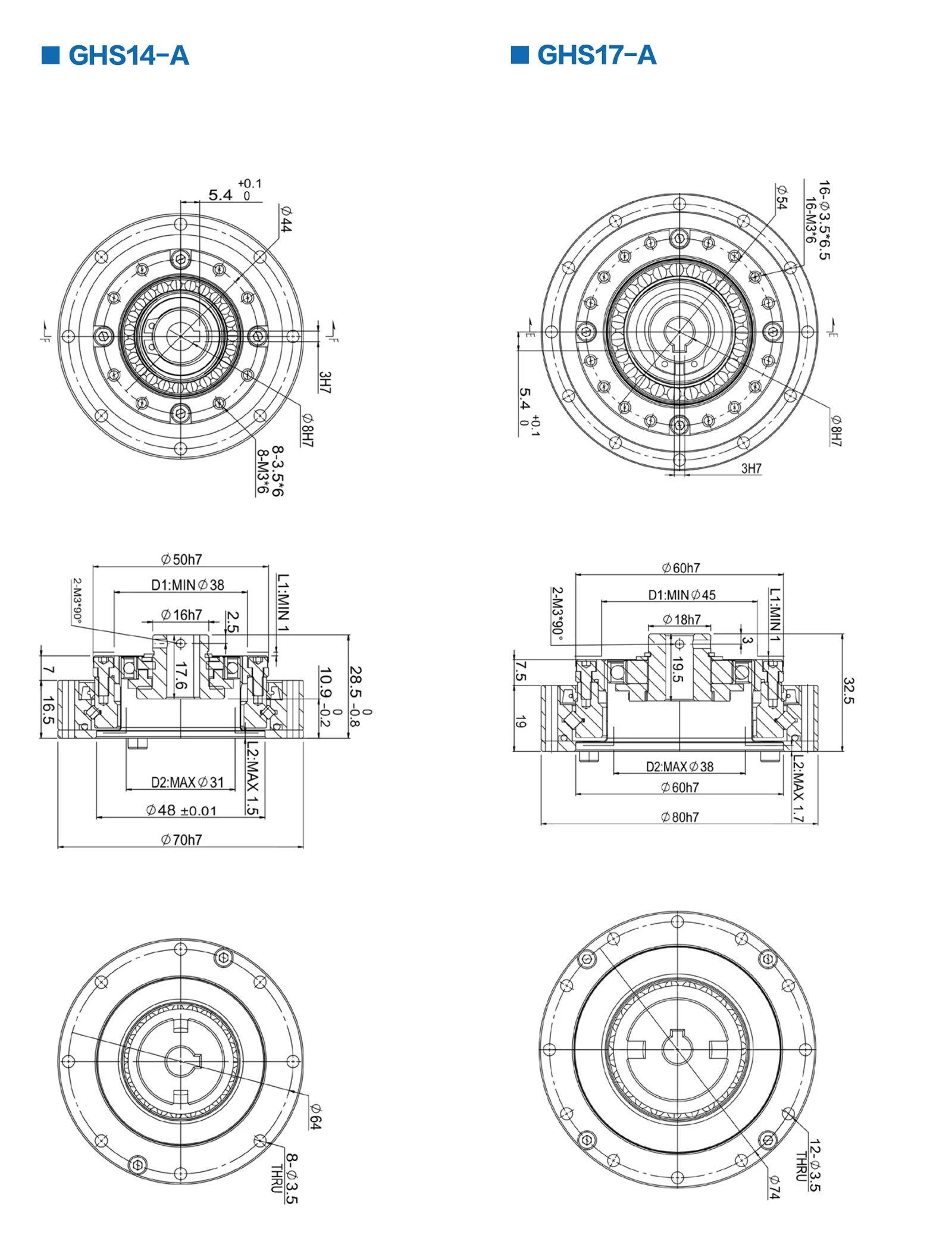

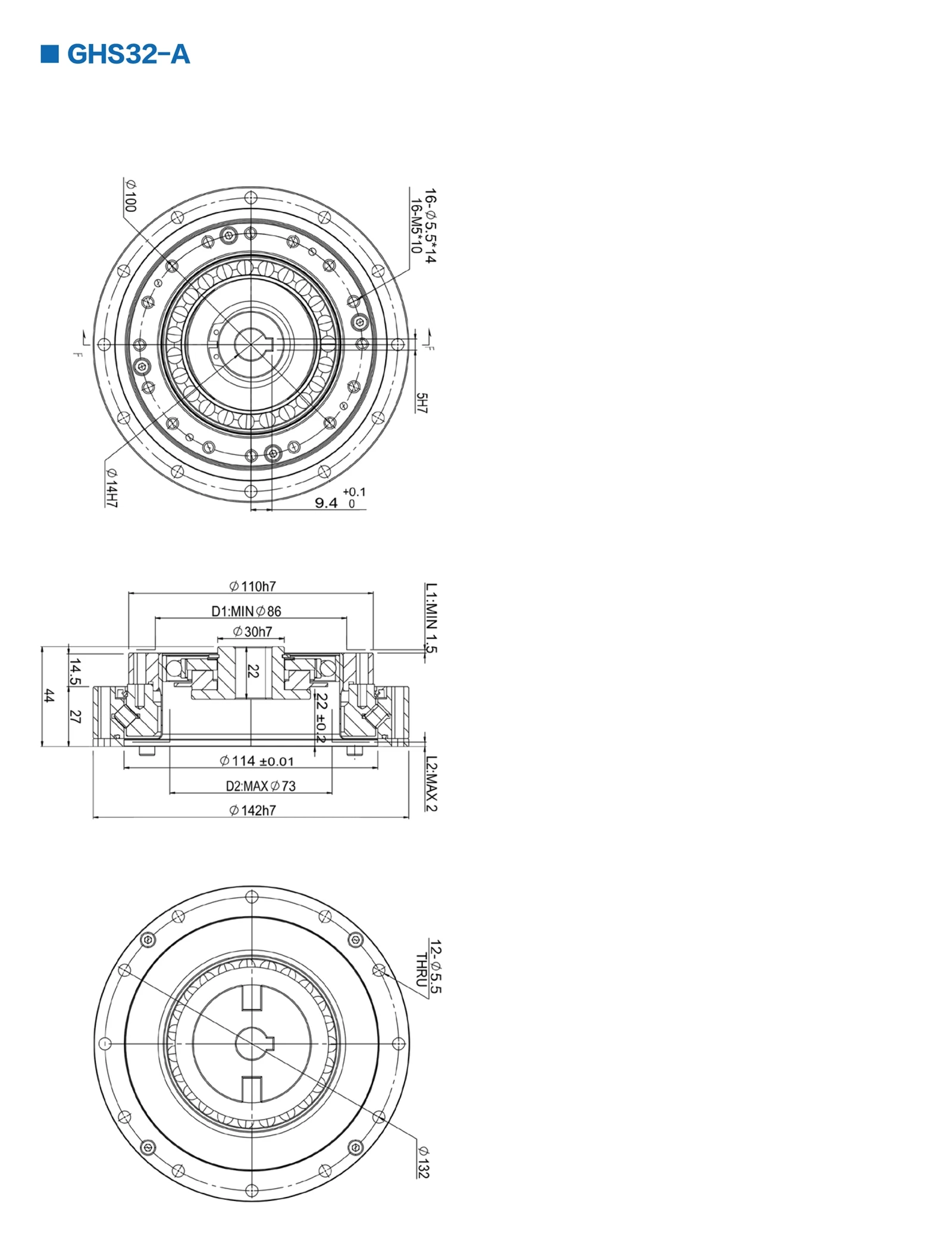

GHS-Περιγραφή προϊόντων

Το flex spline είναι μια κοίλη κατασκευή με φλάντζα, συμπαγής δομή και η είσοδος του άξονα συνδέεται με την εσωτερική οπή της γεννήτριας κυμάτων με σύζευξη Cross slider

Χαρακτηριστικά:

● Επίπεδο σχήμα· Τυπική δομή

● Συμπαγής και απλός σχεδιασμός

● Μηδενική αντίδραση

● Η γεννήτρια κυμάτων αυτο-ευθυγραμμίζεται
